許多製造商努力在洩漏測試工位平衡精度、節拍和Gage R——特別當面臨複雜的洩漏測試時，例如大容積工件、易型變容積、多腔部件等。

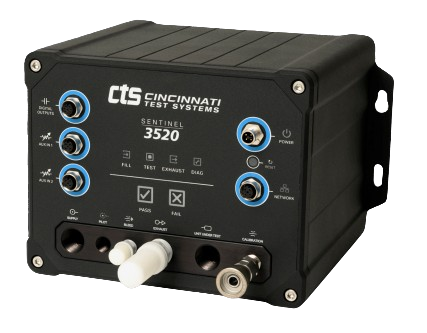

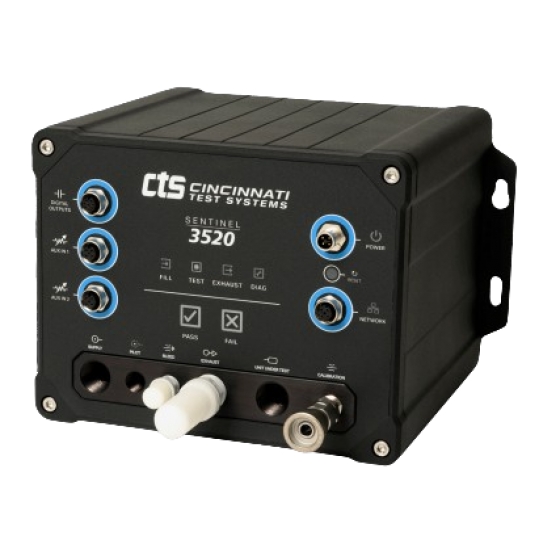

這些測試應用場合需要精確的測試壓力、流量和充氣速度，以獲得精確的測量結果，並且滿足節拍要求，而這些正是Sentinel 3520優勢。
測試工件最大容積可達1000L
測試多腔部件
測試易型變工件
具有溫度補償功能
實現精準度、節拍與Gage R之間的平衡
點擊圖片，了解客戶選擇CTS Sentinel 3520測試大體積工件的六個理由
Sentinel 3520 由預置Sciemetric的PSV軟體SigPOD 控制，透過採集處理測試過程中數千個資料點，取得更準確的洩漏測試結果。
Sigpod允許在測試工位即時存取內建控製表、直方圖以及其它SPC工具。使用Quality WokX和Sciemetric Studio更可以跨工位或跨工廠收集、儲存和分析資料。
先進的產品特性
專利PID控制電子調壓閥的壓力和流量
電子調壓閥閉環控制
電磁閥控制自動校準
被測工件(UUT)隔離閥允許儀器自檢，不需要改變任何外部連接
專用溫度感測器，具備先進的溫度補償能力
使用特有的數位過程訊號判定產品合格與不合格
選用氣控閥減少發熱，降低對大流量閥組的影響
選用閉鎖閥降低熱對小流量閥組的影響
測試壓力精度滿量程±0.25%，最佳直線
壓力感測器精度±0.00001 psi
流量感測器精度：
值＞滿量程20% 測量值的±1%
值＜滿量程20%，滿量程的±0.2%
壓力範圍真空-95psig
流量範圍0~30 SLPM
測量容積1cc~1,000,000cc
充氣速率20 SLPM（小流量閥組） ~300SLPM（大流量閥組）
輸入
接頭：M12 4針T型插頭
電源：24V（22~26 VDC）
波紋：＜250mV（峰值到峰值）
功率：最大40W（包含所有配件）
基本10W（單通道洩漏測試）
待機6W
輸入電流5A
Ethernet
連接器：M12 4針D型插座
資料傳輸速率：100/10 Mbps
外接電磁閥
連接器：M12 8針A型插座
電磁閥功率：4個2.5W 24 V
溫度感測器（×2）
連接器：M12 4針A型插座
感測器：100Ω 鉑電阻
電流：1.25 mA
量程：0℃~200℃
頻寬: 10 Hz
測試類型
根據您的測試需求，可以選擇Sentinel 3520來滿足您對壓力範圍、流量範圍的要求。 Sentinel 3520支援以下測試類型:
壓力/真空衰減: 洩漏率
壓力/真空衰減: ΔP
壓力/真空衰減: ΔP/ΔT
阻塞測試: 壓力/真空
斜坡至保壓: 壓力(爆破測試)
壓力確認
可自訂壓力/ 流量測試順序
質量流量(流量型號)
工件容積確定(流量型號)
壓力感測器精度±0.000,01 psi
流量感測器精度±0.2 % 滿量程
最大充氣速度 300 SLPM
可測工件容積1 cc - 1,000,000 cc
氦氣充氣和排空
可自訂壓力/流量測試順序
SigPOD控制器透過內建的PSV 軟體對測試過程及結果進行分析
使用Sigpid控制器可以增加對壓裝、焊接、塗膠等製程品質資料的擷取、儲存和分析CTS有著超過30年經驗的完美高精確度,可重複性和可靠的儀器，能在任何製造條件下來優化您最需要的洩漏測試應用.CTS應用工程師能夠幫您設計出最適合您需求的解決方案.請參閱「客製化儀器」部分來了解我們的能力.
您可以信任CTS為您提供正確的方案來滿足您特定的測試要求.
